infiSYS RV-200

infiSYS RV-200

InfiSYS RV-200 es un sistema de análisis de vibraciones de instalación permanente diseñada para grandes equipos rotativos con cojinetes hidrodinámicos (Lisos) y de
equipos rotativos pequeña con cojinetes antifricción (de elementos rodantes) denominados como BOP. Proporciona una variedad de gráficas y funciones requeridas por los ingenieros en análisis de Vibraciones Certificados bajos la normativa internacional ISO18436-2.

Este sistema provee un arreglo de monitoreo de condición de la maquina el cual es escalable para adaptarse al tamaño de las mismas. Este arreglo que es altamente versátil y flexible consiste en integrar los sistemas de Hardware existentes al sistema infiSYS RV-200, para así integrar una solución simple, la cual ofrece ventajas sobre nuestra competencia.

infiSYS RV-200 se compone de la unidad de adquisición de datos de análisis, que adquiere señales de forma de onda de vibración y referencia de fase y frecuencia, y un PC análisis que permite visualizar grafica y el almacenamiento de los datos de adquiridos, para un análisis y diagnostico de la condición de la maquina.

  • Se adapta a Todas las Máquinas de Rotación

 Puede ser utilizado para el análisis y diagnóstico de vibraciones de toda tipo de equipo rotativo, ya sea pequeño (con cojinetes antifricción  de elementos rodantes) o grande (con cojinetes hidrodinámicos).

  • Adquisición de Datos de alta Velocidad

Adquisición de datos de alta velocidad con intervalos de adquisición más corto: Tendencia de datos 1 seg, los datos de forma de onda a 10 seg

  • Configuración Flexible del Sistema

Configurable con distintos monitores de condición, incluidos los monitores no Shinkawa.

  • Análisis de datos sofisticados con gráficos variados

El software proporciona multitud de gráficos de análisis apropiados para el tipo de máquina o de la condición, que satisfagan las demandas rigurosas de los analistas de vibración.

  • Funciones de la interfaz de usuario de uso fácil de Graficas

El software de visualización proporciona una experiencia de usuario superior con características como arrastrar y soltar de graficas, ficha cambio página, solo por nombrar unos pocas.

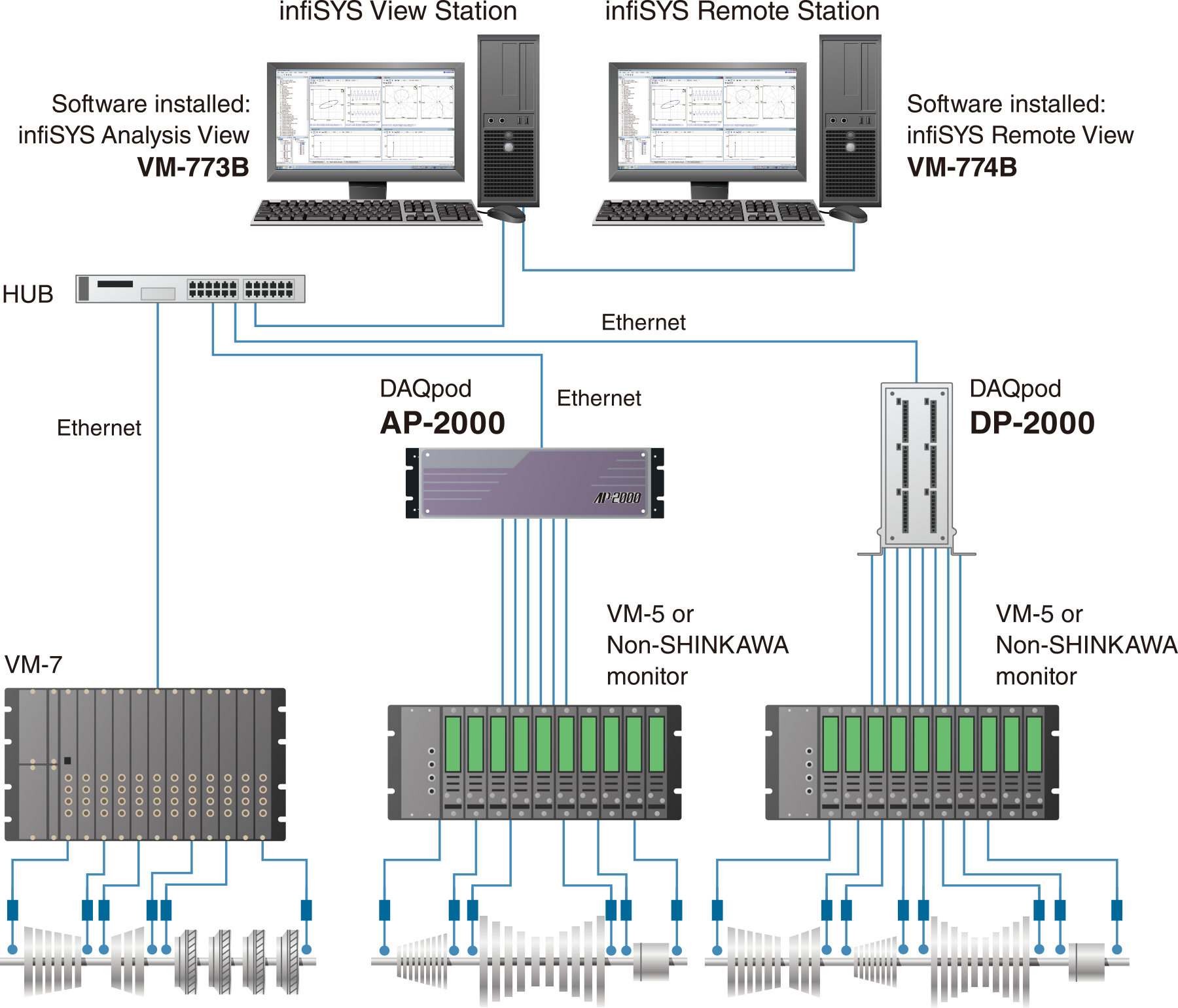

Para grandes máquinas rotativas ya equipado con un monitor de vibración

  • Si el monitor está VM-5 o no Shinkawa monitor, el sistema se completa con la unidad de adquisición de datos de análisis (DAQpod) para la entrada de señal buffer desde el monitor de vibración.
  • Si el monitor está VM-7 (con tablero de análisis instalado en el módulo), el monitor se puede conectar directamente a la estación de infiSYS Ver a través de Ethernet. => Unidad de adquisición de datos (DAQpod) no es necesario.

Para pequeñas máquinas rotativas con los rodamientos.

  • Sensores de aceleración se pueden conectar directamente a DAQpod *
  • La unidad de adquisición de datos (DAQpod) se conecta a la estación de visualización a través de Ethernet.
  • La alimentación se realiza a partir de la adquisición de datos unidad (DAQpod) para los sensores de aceleración.
