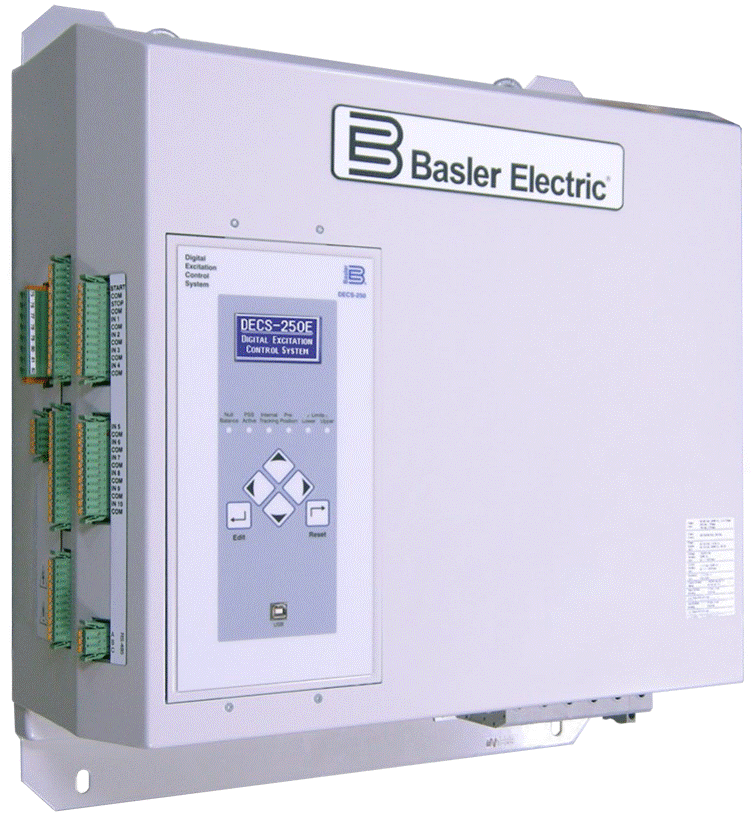

Sistemas de Excitación Estática Digital DECS-250E

DECS-250E

Los Sistemas de Control Digital de Excitación DECS-250E ofrecen control preciso de excitación y protección de la máquina en un paquete compacto. La adaptabilidad para muchas aplicaciones de DECS-250E se garantiza a través de entradas y salidas de contacto configurables, capacidad de comunicación flexible, y lógica programable implementada con el software BESTCOMSPlus® que se proporciona.

Aplicación de tensión de campo

  • Aplicación de 63 V CC
  • Aplicación de 125 V CC
  • Aplicación de 250 V CC



Aplicación de Corriente de Campo (Opcionales)

  • Unidades de corriente de excitación de 50 A CC
  • Unidades de corriente de excitación de 100 A CC
  • Las unidades de corriente de excitación de 200 A CC se disminuyen a 133 A CC (potencia de funcionamiento monofásica)

Características y Funciones

Las características y funciones de DECS-250E incluyen:

Control de excitación preciso para las aplicaciones de motor o generador sincrónicos

  • El factor de potencia y los valores de medición de var serán opuestos en el modo motor

Cinco modos de control de excitación:

  • Regulador Automático de Tensión (AVR)
  • Regulador de Corriente de Campo (FCR)
  • Regulador de Tensión de Campo (FVR)
  • Regulación del Factor de Potencia (PF)
  • Regulador Var (var)

Tres consignas de pre-posición para cada modo de control de excitación

Seguimiento interno entre consignas de modo de funcionamiento y seguimiento externo de una segunda consigna de excitación del DECS

Dos grupos de estabilidad PID con característica Auto Tune

Consigna de control de entrada remoto que acepta tensión analógica o señal de control de

corriente

Medición en tiempo real

Sincronizador automático opcional

Arranque suave y control detención de cebado de campo

Cinco funciones limitantes:

  • Sobreexcitación: punto de suma y toma de control
  • Subexcitación
  • Corriente del estator
  • Energía reactiva (var)
  • Subfrecuencia

Veintitrés funciones de protección:

  • Sobre excitación (24)
  • Baja tensión del generador (27)
  • Sobre tensión del generador (59)
  • Pérdida de medición (LOS)
  • Sobre frecuencia (81O)
  • Baja frecuencia (81U)
  • Potencia inversa (32R)
  • Pérdida de excitación (40Q)
  • Sobretensión de campo
  • Sobre corriente de campo
  • Falla del diodo excitador
  • Verificación del Sincronizador (25)
  • Vigilancia
  • Falla de la entrada de potencia
  • Generador por debajo de 10 Hz
  • Ocho elementos de protección configurables

IRIG-B o sincronización del tiempo de red

Doce entradas de detección de contacto

  • Dos entradas con función fija: Iniciar y Detener
  • Diez entradas programables

Diez contactos de salida

  • Una salida con función fija: Watchdog (configuración SPDT)
  • Nueve salidas programables

Comunicación flexible

  • Comunicación serial a través del panel frontal del puerto USB
  • Comunicación Modbus a través del puerto RS-485 o Modbus TCP
  • Comunicación Ethernet a través de un puerto de cobre
  • Comunicación CAN con una ECU (Unidad de Control de Motor), con un Módulo de
  • Expansión Analógico AEM-2020opcional, o un Módulo de Expansión de Contacto CEM-202 opcional
  • Protocolo de comunicación PROFIBUS opcional

Registro de datos, grabación de secuencia de eventos y tendencias

El Módulo de Expansión de Contacto CEM-2020 opcional proporciona:

  • Diez entradas de contacto
  • Dieciocho salidas de contacto (CEM-2020H) o 24 salidas de contacto (CEM-2020)
  • Funciones de entrada y salida personalizadas asignadas a través de lógica
  • programable BESTLogicPlus
  • Comunicación a través del protocolo CAN

El Módulo de Expansión Analógico AEM-2020 opcional proporciona:

  • Ocho entradas analógicas
  • Ocho entradas de aparatos resistivos termopares (RTD)
  • Dos entradas de termopares
  • Cuatro salidas analógicas
  • Funciones de entrada y salida personalizadas asignadas a través de lógica
  • programable BESTLogicPlus
  • Comunicación a través del protocolo CAN
